Tipos de roscas
1

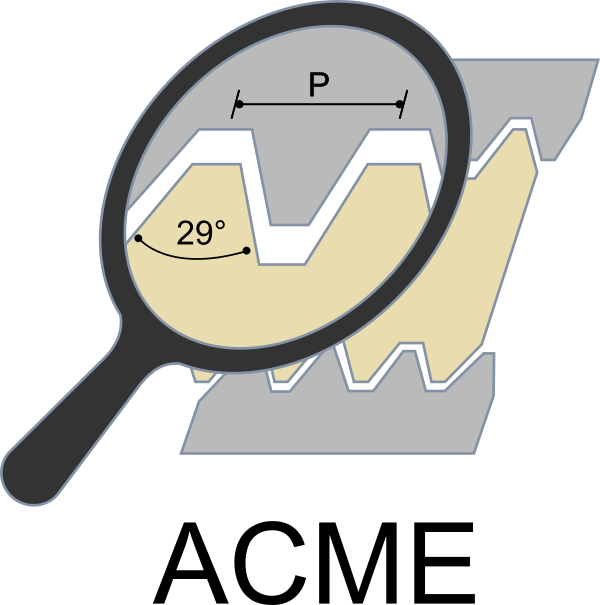

Rosca ACME
Este tipo de rosca ha remplazado en casi todas las aplicaciones a la rosca de filete cuadrado y se caracteríza por lo siguiente:
- Es más resistente y fácil de tallar que la cuadrada.
- Permite el empleo de una tuerca partida o de desembrague.
- Ángulo de la rosca de 29° entre filetes contiguos.
- Ángulo de filete 29°/2 14.5°.
- Ideal para aplicaciones de transmisión de fuerza en espacio limitado.
Ver todos los insertos para roscado ACME

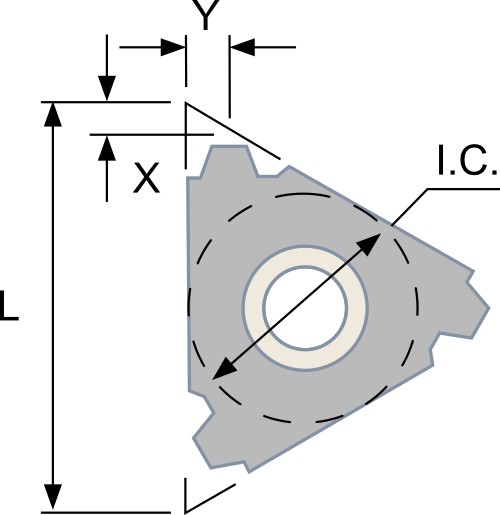

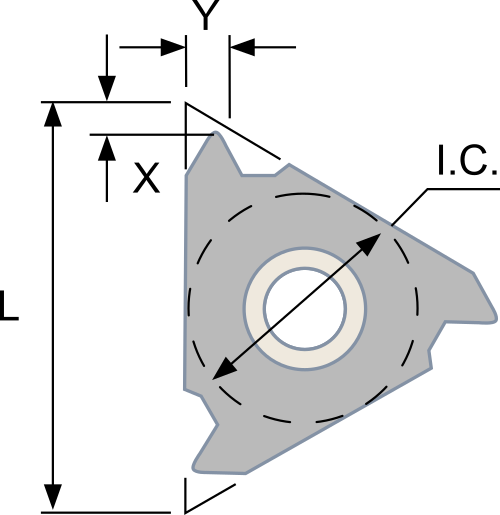

Parámetros de inserto para cada rango de paso.
| Rango de paso tpi |
L |
Círculo inscrito in |
X |
Y |
| 16 |
8 |
3/16 |
0.6 |
0.6 |
| 16 |
11 |
1/4 |
0.9 |
1.0 |
| 16 |
16 |
3/8 |
0.9 |
1.0 |
| 14 |
16 |
3/8 |
1.0 |
1.2 |
| 12 |
16 |
3/8 |
1.1 |
1.2 |
| 10 |
16 |
3/8 |
1.3 |
1.3 |
| Rango de paso tpi |
L |
Círculo inscrito in |
X |
Y |
| 8 |
16 |
3/8 |
1.5 |
1.5 |
| 6 |
16 |
3/8 |
1.7 |
1.8 |
| 6 |
22 |
1/2 |
1.8 |
2.1 |
| 5 |
22 |
1/2 |
2.0 |
2.3 |
| 4 |
22 |
1/2 |
2.1 |
2.2 |
| 4 |
27 |
5/8 |
2.3 |
2.7 |
2

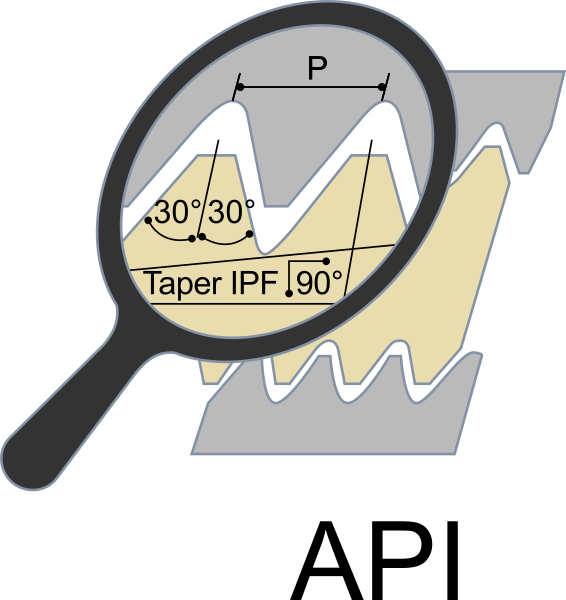

Rosca API
Las roscas API son conocidas por su excelente resistencia en las aplicaciones de la industria petrolera y química, sus características son las siguientes:
- Gran resistencia de acoplamiento mecánico.
- Capacidad de sellante cuando se encuentra expuesta a fluidos.
- Ideal para la industria petrolera y químicia industrial.
- Tiene un ángulo de flanco de 30°
- Suele tener tolerancias estrechas por lo que el ajuste es preciso.
Ver todos los insertos para roscado API
Parámetros de inserto para cada rango de paso.
| V -0.038R |
| R. de paso tpi |
L |
Círculo inscrito in |
Conicidad |
X |
Y |
| 4 |
27 |
5/8 |
2 |
2.1 |
2.8 |
| 4 |
27 |
5/8 |
3 |
2.1 |
2.8 |
| V -0.040 |
| R. de paso tpi |
L |
Círculo inscrito in |
Conicidad |
X |
Y |
| 5 |
22 |
1/2 |
3 |
1.8 |
2.5 |
| V -0.050 |
| R. de paso tpi |
L |
Círculo inscrito in |
Conicidad |
X |
Y |
| 4 |
27 |
5/8 |
2 |
2.0 |
3.0 |
| 4 |
27 |
5/8 |
3 |
2.0 |
3.0 |
3

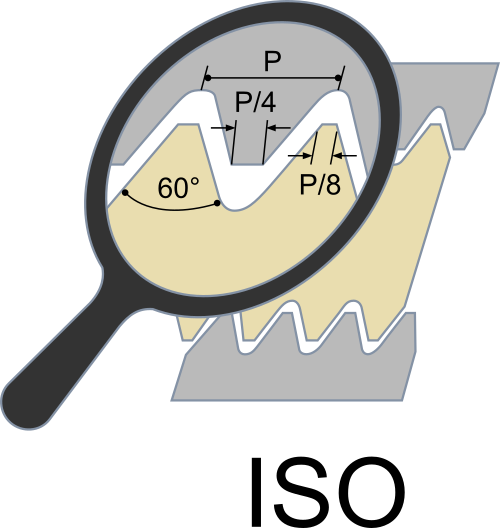

Rosca ISO
También conocida como rosca métrica es una familia de roscas estandarizadas y de las más comúnes de la industria
- Es ideal para uso general.
- Gran resistencia a la tracción debido al gran ángulo de hilo.
- Es fácil de maquinar y su aplicación está estandarizada.
- Su ángulo de rosca es de 60°.
- Los valles tienden a tener el doble de ancho que las crestas.
Ver todos los insertos para roscado ISO

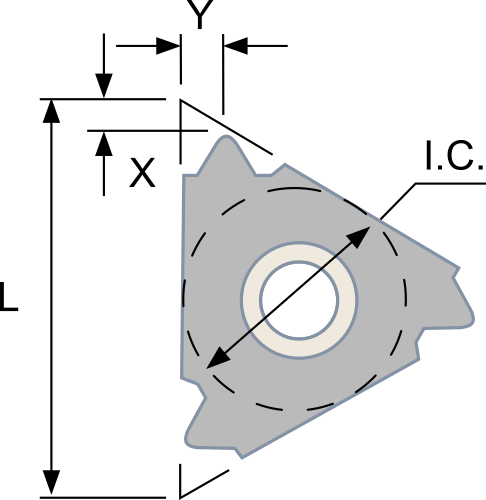

Parámetros de inserto para cada rango de paso.
| Rango de paso mm |
L |
Círculo inscrito in |
X |
Y |
| 0.5 |
6 |
5/32 |
0.9 |
0.5 |
| 0.75 |
6 |
5/32 |
0.8 |
0.5 |
| 1.0 |
6 |
5/32 |
0.7 |
0.6 |
| 1.25 |
6 |
5/32 |
0.6 |
0.6 |
| 0.5 |
8 |
3/16 |
0.6 |
0.5 |
| 0.75 |
8 |
3/16 |
0.6 |
0.5 |
| 1.0 |
8 |
3/16 |
0.6 |
0.6 |
| 1.25 |
8 |
3/16 |
0.6 |
0.7 |
| 1.5 |
8 |
3/16 |
0.6 |
0.7 |
| 1.75 |
8 |
3/16 |
0.6 |
0.8 |
| 0.35 |
11 |
1/4 |
0.8 |
0.3 |
| 0.4 |
11 |
1/4 |
0.8 |
0.4 |
| 0.45 |
11 |
1/4 |
0.8 |
0.4 |
| 0.5 |
11 |
1/4 |
0.6 |
0.6 |
| 0.6 |
11 |
1/4 |
0.6 |
0.6 |
| 0.7 |
11 |
1/4 |
0.6 |
0.6 |
| 0.75 |
11 |
1/4 |
0.6 |
0.6 |
| 0.8 |
11 |
1/4 |
0.6 |
0.6 |
| 1.0 |
11 |
1/4 |
0.6 |
0.7 |
| 1.25 |
11 |
1/4 |
0.8 |
0.8 |
| 1.5 |
11 |
1/4 |
0.8 |
1.0 |
| 1.75 |
11 |
1/4 |
0.8 |
1.1 |
| 2.0 |
11 |
1/4 |
0.8 |
0.9 |
| 2.5 |
11 |
1/4 |
0.8 |
1.2 |
| Rango de paso mm |
L |
Círculo inscrito in |
X |
Y |
| 0.35 |
16 |
3/8 |
0.8 |
0.3 |
| 0.4 |
16 |
3/8 |
0.8 |
0.4 |
| 0.45 |
16 |
3/8 |
0.8 |
0.4 |
| 0.5 |
16 |
3/8 |
0.6 |
0.6 |
| 0.6 |
16 |
3/8 |
0.6 |
0.6 |
| 0.7 |
16 |
3/8 |
0.6 |
0.6 |
| 0.75 |
16 |
3/8 |
0.6 |
0.6 |
| 0.8 |
16 |
3/8 |
0.6 |
0.6 |
| 1.0 |
16 |
3/8 |
0.6 |
0.7 |
| 1.25 |
16 |
3/8 |
0.8 |
0.9 |
| 1.5 |
16 |
3/8 |
0.8 |
1.0 |
| 1.75 |
16 |
3/8 |
0.9 |
1.2 |
| 2.0 |
16 |
3/8 |
1.0 |
1.3 |
| 2.5 |
16 |
3/8 |
1.1 |
1.5 |
| 3.0 |
16 |
3/8 |
1.1 |
1.5 |
| 3.5 |
16 |
3/8 |
1.2 |
1.7 |
| 3.5 |
22 |
1/2 |
1.6 |
2.3 |
| 4.0 |
22 |
1/2 |
1.6 |
2.3 |
| 4.5 |
22 |
1/2 |
1.7 |
2.4 |
| 5.0 |
22 |
1/2 |
1.7 |
2.5 |
| 5.5 |
22 |
1/2 |
1.7 |
2.6 |
| 6.0 |
22 |
1/2 |
1.9 |
2.7 |
| 5.5 |
27 |
5/8 |
1.9 |
2.7 |
| 6.0 |
27 |
5/8 |
2.0 |
2.9 |
4

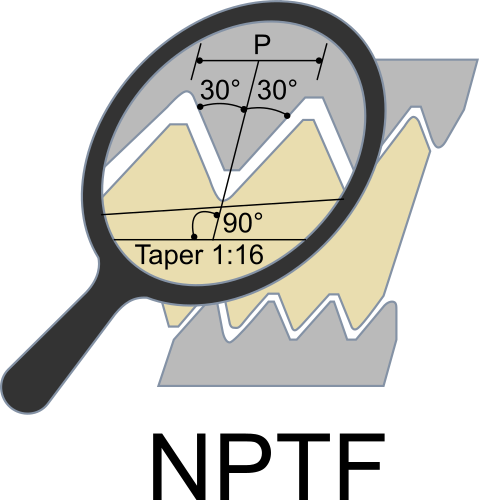

Rosca NPTF - Dryseal
Este tipo de rosca se encuentra comúnmente en tuberías o sistemas hidráulicos por su capacidad sellante, entre sus características destacan:
- Buena resistencia al acoplamiento mecánico.
- Ideal para tuberías y sistemas hidráulicos.
- Tiende a ser ligeramente cónica.
- Su tipo de sellado en seco hace innecesario el uso de material de sellado.
- Su ángulo de flanco es de 30° similar al tipo API.
Ver todos los insertos para roscado NPTF - Dryseal
Parámetros de inserto para cada rango de paso.
| Rango de paso tpi |
L |
Círculo inscrito in |
X |
Y |
| 27 |
6 |
5/32 |
0.7 |
0.6 |
| 27 |
8 |
3/16 |
0.6 |
0.6 |
| 18 |
8 |
3/16 |
0.6 |
0.6 |
| 27 |
11 |
1/4 |
0.7 |
0.7 |
| 18 |
11 |
1/4 |
0.8 |
1.0 |
| 14 |
11 |
1/4 |
0.8 |
1.0 |
| Rango de paso tpi |
L |
Círculo inscrito in |
X |
Y |
| 27 |
16 |
3/8 |
0.7 |
0.7 |
| 18 |
16 |
3/8 |
0.8 |
1.0 |
| 14 |
16 |
3/8 |
0.9 |
1.2 |
| 11.5 |
16 |
3/8 |
1.1 |
1.5 |
| 8 |
16 |
3/8 |
1.3 |
1.8 |
5

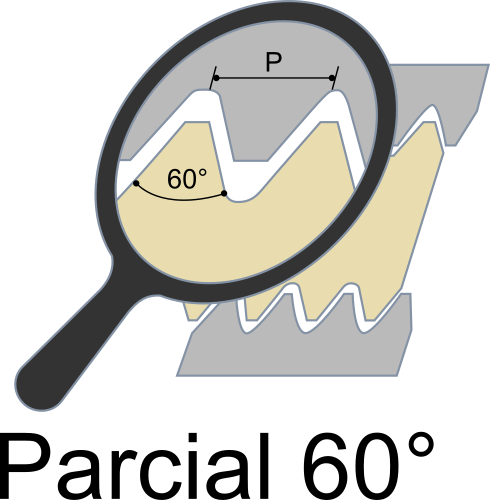

Rosca Perfil Parcial 60°
Este tipo de rosca cuenta con un perfil de 60° como su nombre lo indica y la terminación angular de sus crestas, algunas de sus características son las siguientes:
- Ángulo de rosca de 60°.
- Para uso general por su resistencia a la fricción.
- Medida estandarizada, ideal para acoplamientos.
- Buena transmisión de fuerza a través del hilo.
Ver todos los insertos para roscado Perfil Parcial 60°
Parámetros de inserto para cada rango de paso.
| Rango de paso mm |
Rango de paso tpi |
L |
Círculo inscrito in |
X |
Y |
| 0.5-1.25 |
48-20 |
6 |
5/32 |
0.6 |
0.6 |
| 0.5-1.5 |
48-16 |
8 |
3/16 |
0.6 |
0.7 |
| 0.5-1.5 |
48-16 |
11 |
1/4 |
0.8 |
0.9 |
| 0.5-1.5 |
48-16 |
16 |
3/8 |
0.8 |
0.9 |
| Rango de paso mm |
Rango de paso tpi |
L |
Círculo inscrito in |
X |
Y |
| 1.75-3.0 |
14-8 |
16 |
3/8 |
1.2 |
1.7 |
| 0.5-3.0 |
48-8 |
16 |
3/8 |
1.2 |
1.7 |
| 3.5-5.0 |
7-5 |
22 |
1/2 |
1.7 |
2.5 |
| 5.5-6.0 |
4.5-4 |
27 |
5/8 |
2.1 |
3.1 |
