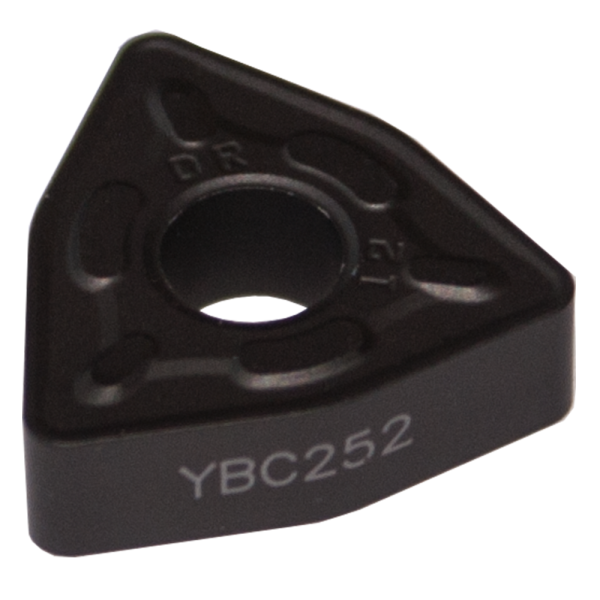

WNMG-080412-DR grado YBC252 - Inserto de torneado para desbaste en acero

Sea el primero en dejar una reseña para este artículo

Precio especial MXN 105.30 + IVA Precio habitual MXN 142.33 + IVA

En stock

Sólo quedan 20 disponibles

SKU

ZT-WNMG433-DR-YBC252

Grado YBC252 de carbonitruro de titanio moderno, alúmina y nitruro de titanio, con sustrato de alta tenacidad y estabilidad en el filo de corte. Especializado para el semiacabado en acero.

Sistema inglés: WNMG-433-DR

Descuento exclusivo para compra en internet por ser Inserto de Torneado Recomendado

Skip to the end of the images gallery

Skip to the beginning of the images gallery

Detalles

Grado

Características del recubrimiento

YBC252

P Acero

01 - Acabado Super Fino
10 - Acabado
20 - Semi-Acabado
30 - Semi-Desbaste
40 - Desbaste

¿Necesita inserto para otros materiales?

Estructura especial

Filo de corte especialmente diseñado con "esqueleto" para mejorar la tenacidad y resistencia contra la deformación plástica.

Superficie tratada

Un tratamiento especial en la superficie reduce la aspereza, minimizando la fuerza de corte y previniendo la adhesión de material al inserto.

Recubrimiento multicapa

Con capas de TiCN fibrosa y alúmina de grano fino, el grado mejora la resistencia a la abrasión y a la rotura de los insertos.

Mayor eficiencia

30% Vida útil
25% Velocidad de corte

P Acero	Materiales		Dureza		Velocidad de corte (m/min)
	Materiales		HB	HRC	Velocidad de corte (m/min)
	Acero al carbono	C=0.15%	125	-	480-240
		C=0.35%	150	-	460-230
		C=0.60%	200	15	400-200
	Acero aleado	Tratado	180	10	400-200
		Endurecido	275	29	260-140
		Endurecido	300	32	240-120
		Endurecido	350	38	220-120
	Acero de alta aleación	Tratado	200	15	310-170
	Acero de alta aleación	Endurecido	325	35	150-100
	Acero fundido	No aleado	180	10	250-140
		Baja aleación	200	15	220-110
		Alta aleación	225	20	190-100
	Avance por revolución (mm/rev)		Profundidad de corte (mm)
	0.1 - 0.8		Véase rompevirutas

Grado

YBC252

Caracteristicas del recubrimiento

P Acero

01 - Acabado Super Fino
10 - Acabado
20 - Semi-Acabado
30 - Semi-Desbaste
40 - Desbaste

Estructura especial

Filo de corte especialmente diseñado con "esqueleto" para mejorar la tenacidad y resistencia contra la deformación plástica.

Superficie tratada

Un tratamiento especial en la superficie reduce la aspereza, minimizando la fuerza de corte y previniendo la adhesión de material al inserto.

Recubrimiento multicapa

Con capas de TiCN fibrosa y alúmina de grano fino, el grado mejora la resistencia a la abrasión y a la rotura de los insertos.

Mayor eficiencia

30% Vida útil
25% Velocidad de corte

Materiales		Dureza		Velocidad de corte (m/min)
Materiales		HB	HRC	Velocidad de corte (m/min)
Acero al carbono	C=0.15%	125	-	480-240
	C=0.35%	150	-	460-230
	C=0.60%	200	15	400-200
Acero aleado	Tratado	180	10	400-200
	Endurecido	275	29	260-140
	Endurecido	300	32	240-120
	Endurecido	350	38	220-120
Acero de alta aleación	Tratado	200	15	310-170
Acero de alta aleación	Endurecido	325	35	150-100
Acero fundido	No aleado	180	10	250-140
	Baja aleación	200	15	220-110
	Alta aleación	225	20	190-100
Avance por revolución (mm/rev)		Profundidad de corte (mm)
0.1 - 0.8		Véase rompevirutas

Grado

YBC252

Caracteristicas del recubrimiento

P Acero

01 - Acabado Super Fino
10 - Acabado
20 - Semi-Acabado
30 - Semi-Desbaste
40 - Desbaste

Estructura especial

	Filo de corte especialmente diseñado con "esqueleto" para mejorar la tenacidad y resistencia contra la deformación plástica.
2 Superficie tratada
	Un tratamiento especial en la superficie reduce la aspereza, minimizando la fuerza de corte y previniendo la adhesión de material al inserto.
3 Recubrimiento multicapa
	Con capas de TiCN fibrosa y alúmina de grano fino, el grado mejora la resistencia a la abrasión y a la rotura de los insertos.
4 Mayor eficiencia
	30% Vida útil 25% Velocidad de corte

Materiales		Dureza		Velocidad de corte (m/min)
Materiales		HB	HRC	Velocidad de corte (m/min)
Acero al carbono	C=0.15%	125	-	480-240
	C=0.35%	150	-	460-230
	C=0.60%	200	15	400-200
Acero aleado	Tratado	180	10	400-200
	Endurecido	275	29	260-140
	Endurecido	300	32	240-120
	Endurecido	350	38	220-120
Acero de alta aleación	Tratado	200	15	310-170
Acero de alta aleación	Endurecido	325	35	150-100
Acero fundido	No aleado	180	10	250-140
	Baja aleación	200	15	220-110
	Alta aleación	225	20	190-100
Avance por revolución (mm/rev)		Profundidad de corte (mm)
0.1 - 0.8		Véase rompevirutas

Rompevirutas

DR
doble cara

Condiciones de corte

ap·p.d.c. =3~12(mm)
f=0.3~0.8(mm/r)

Aplicación de rompevirutas

Aplicación: Semidesbaste Materiales: P K Precisión: M

Rompevirutas de doble cara con tolerancia nivel M, es la mejor opción para desbaste ligero. Con alta velocidad de evacuación y un filo de corte eficiente.

Más información

Características de Inserto

Materiales de Trabajo ISO	Acero P - 15, Acero P - 20, Acero P - 25, Acero P - 30, Acero P - 35, Acero P - 40
Designación ISO 1832	WNMG-080412-DR
Designación ANSI	WNMG-433-DR
Grado del Inserto	YBC252
Geometría del Inserto ? Para seleccionar la geometría adecuada hay que tomar en consideración: Tenacidad del inserto: Ángulo grande le da robustes al inserto Potencia de máquina: Insertos con mayor ángulo, requieren más potencia de la máquina Vibraciones: Insertos con menor ángulo reducen vibraciones Accesibilidad: Ángulo reducido de inserto permite mejor accesibilidad Disipación de calor: Insertos con mayor ángulo son menos suseptibles a sobrecalentamiento Para más detalle, vea Como escoger la Geometría de Inserto adecuada.	W - 80° Trigonométrico
Ángulo del Inserto	N - 0° Negativo
Tolerancia ISO	M - Largo de inserto +/-0.08 - 0.18mm, círculo intrínseco +/-0.05 - 0.13mm, espesor del inserto +/-0.13mm
Sistema de sujeción y disposición de rompevirutas	G - Rompeviruta en ambos lados, con barreno.
Condición del filo de corte	E - Rodado
Dirección de Corte	N - Neutral
Número de Filos	6
Rompevirutas	DR - Rompevirutas recomendado para maquinado pesado de desbaste en aceros tipo P.

Dimensiones y Peso

Ø Círculo Inscrito (I.C.)	12.7 mm
Ø de Barreno (d)	5.16 mm
Espesor del Inserto (s)	4.76 mm
Longitud Filo de Corte (L)	8.7 mm
Radio de Esquina (R)	1.2 mm
Peso (Kg)	0.0105
