Portaherramienta THB-A04-30B VDI-40 dinámico axial para boquillas ER25, acoplamiento DIN5480

  • Portaherramientas Hold Well dinámico para boquillas ER25 (endmill collet chucks)
  • Máxima calidad, importado desde Taiwan

Disponibilidad: Sin existencias

MXN 34,897.50

Compras en famatools.com son 100% seguras. Leer más...

El pedido antes de 12 pm sale el mismo día. Leer más...

Dos meses de garantía y siete días de devolución. Leer más

Precio preferente para compras en línea. Leer más



Details

Detalles

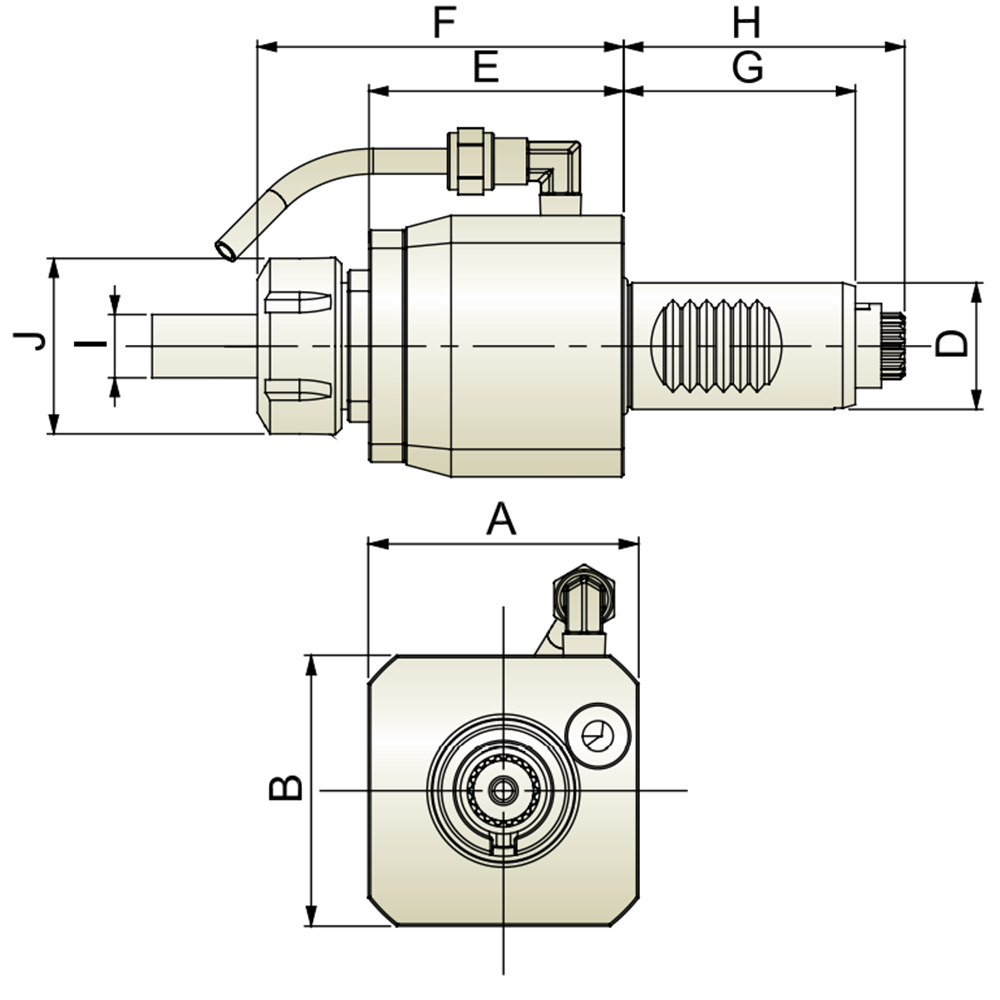

Dimensiones de portaherramientas VDI(mm)

Dimensiones del VDI
Modelo No.THB-A04-30B
A62
B62
D30
E60.5
F87
G55
H67
IER25
J42
Peso (KG)2.0




Producido bajo la estricta norma de precisión alemana DIN69880 - Para VDI40

Dimensiones del cabezal angular
D1 h640
D214
D383
H1 Max25
H2 ±0.0536
H3 Min32.5
R ±0.0235
L1 Max63
L2 ±0.0529.7
L3 Max48
L4 Max3




Protocolo de precisión para portaherramientas VDI dinámico

Precisión VDI dinámico axial
Test de presición con boroscopio de cavidad A0.003 mm
Test barra de calibración en la caraB0.01 mm
Test barra de calibración a 50 mmC0.02 mm
Test barra de calibración para paralelismoD0.01 mm




Recomendaciones de uso para portaherramientas VDI Dinámico

Precaución VDI dinámico axial
1.No dejar que los portaherramientas con refrigeracion interna sean usados sin antes permitir el flujo del refrigerante. Usar el VDI dinámico en seco perjudica los mecanismos y sellos internos, y causa sobrecalentamiento.
2.Para evitar desgaste prematuro y daños al sistema de sellado, filtre el líquido refrigerante de forma adecuada. Utilizar un sistema de filtrado de 5 micras.
3.Nunca exceder el límite máximo de RPM permitidas para el dispositivo.
4.Nunca suministrar el líquido refrigerante excediendo el límite de presión permitida.
5.Siempre utilizar herramientas (boquillas, tuercas) con ductos para refrigerante.
6.Revisar continuamente que los ductos de refrigerante, externo e interno, no tengan ningún tipo de obstrucción.
7.Si solamente se necesita el sistema de regrigeración interno, apagar el sistema de refigeración externo.
8.Para apagar el sistema de refigeración externo utilizar un tornillo para bloquear la salida de refrigerante externo, señalado como (A) en la figura.
9.Evitar a toda costa cualquier tipo de impacto, caídas o golpes.
10.Para el primer uso, hacer funcionar el portaherramientas VDI sin ninguna herramienta por una hora. Durante este intervalo nunca exceder el 70% de las RPM máximas permisibles.

Additional Info

Additional Info

Sistema de acoplamiento DIN5480
Zanco VDI 40 mm
Tipo de portaherramienta Dinámico
Forma de portaherramienta Axial para boquillas ER
Sistema de sujeción de herramienta ER25
Dirección de Corte N - Neutral
Salida de refrigerante Por abajo
Longitud de Trabajo (L) 86.5 mm
Ø Int. p/sujeción (D) 2-16 mm
SKU (Número de Referencia) HW-THB-A04-30B
Peso (Kg) 2.3650
Manufacturante Hold Well
